SP25M掃描式測頭

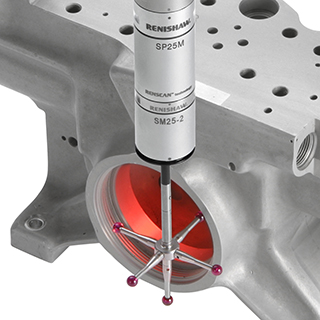

SP25M：直徑僅為25mm，配備一系列掃描及觸發模塊，SP25M是小型多用途掃描測頭系統。 關于SP25MSP25M由兩個傳感器組成，包含在一個外殼中。用戶可從四個掃描模塊（可安裝長度從20mm至400mm的M3測針）中選
SP25M：直徑僅為25mm，配備一系列掃描及觸發模塊，SP25M是小型多用途掃描測頭系統。
關于SP25M
SP25M由兩個傳感器組成，包含在一個外殼中。用戶可從四個掃描模塊（可安裝長度從20 mm至400 mm的M3測針）中選擇任意一個，與雷尼紹的TP20系列測頭模塊兼容的轉接模塊進行切換。這一功能可實現在單個測頭系統中進行掃描和觸發測量。
SP25M小巧的尺寸和自動吸附安裝功能使之與PH10M/MQ和PH6M測座兼容。它還可安裝在自動吸附的加長桿上。同時，這些組合具有極佳的測觸能力，便于檢測各種零件特征。
特性與特點
·小型的掃描測頭，直徑僅為25 mm
·優異的計量性能 — 獨立的光學傳感和三次多項式補償
·四個模塊在各種測針長度（最長可達400 mm）范圍內均具有理想的性能
·二合一傳感器 — 掃描和觸發
·防碰撞保護功能，測針交換簡單
·快速簡便的測頭標定循環程序
·適用于輪廓和外形測量
·適用于機動可重復定位測座，靈活性更強，掃描循環時間更短
·設計簡潔、剛性好，可靠性更高 — 無馬達或鎖定機構
SP25M規格

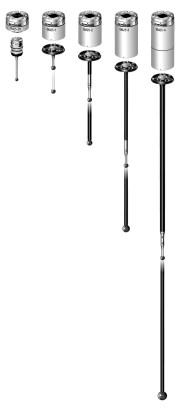

每一種SM25-#掃描模塊在增益和彈簧剛性方面都經過優化處理，可適應規定的測針長度范圍。每一種模塊都有相匹配的SH25-#測針架。
SH25-3和SH25-4測針架是一根固定的碳纖維桿，上面安裝了M3測針，提供合適的工作長度。
一系列FCR25模塊交換系統，每一種系統都允許任意SP25M系統元件存儲在每一個端口中。
·SM25掃描模塊和TM25-20 TTP模塊轉接頭可直接存儲在FCR25端口中
·SH25掃描測針架需要PA25-SH轉接頭
關于SP25M
SP25M由兩個傳感器組成，包含在一個外殼中。用戶可從四個掃描模塊（可安裝長度從20 mm至400 mm的M3測針）中選擇任意一個，與雷尼紹的TP20系列測頭模塊兼容的轉接模塊進行切換。這一功能可實現在單個測頭系統中進行掃描和觸發測量。
SP25M小巧的尺寸和自動吸附安裝功能使之與PH10M/MQ和PH6M測座兼容。它還可安裝在自動吸附的加長桿上。同時，這些組合具有極佳的測觸能力，便于檢測各種零件特征。
特性與特點
·小型的掃描測頭，直徑僅為25 mm
·優異的計量性能 — 獨立的光學傳感和三次多項式補償
·四個模塊在各種測針長度（最長可達400 mm）范圍內均具有理想的性能
·二合一傳感器 — 掃描和觸發
·防碰撞保護功能，測針交換簡單
·快速簡便的測頭標定循環程序
·適用于輪廓和外形測量
·適用于機動可重復定位測座，靈活性更強，掃描循環時間更短
·設計簡潔、剛性好，可靠性更高 — 無馬達或鎖定機構

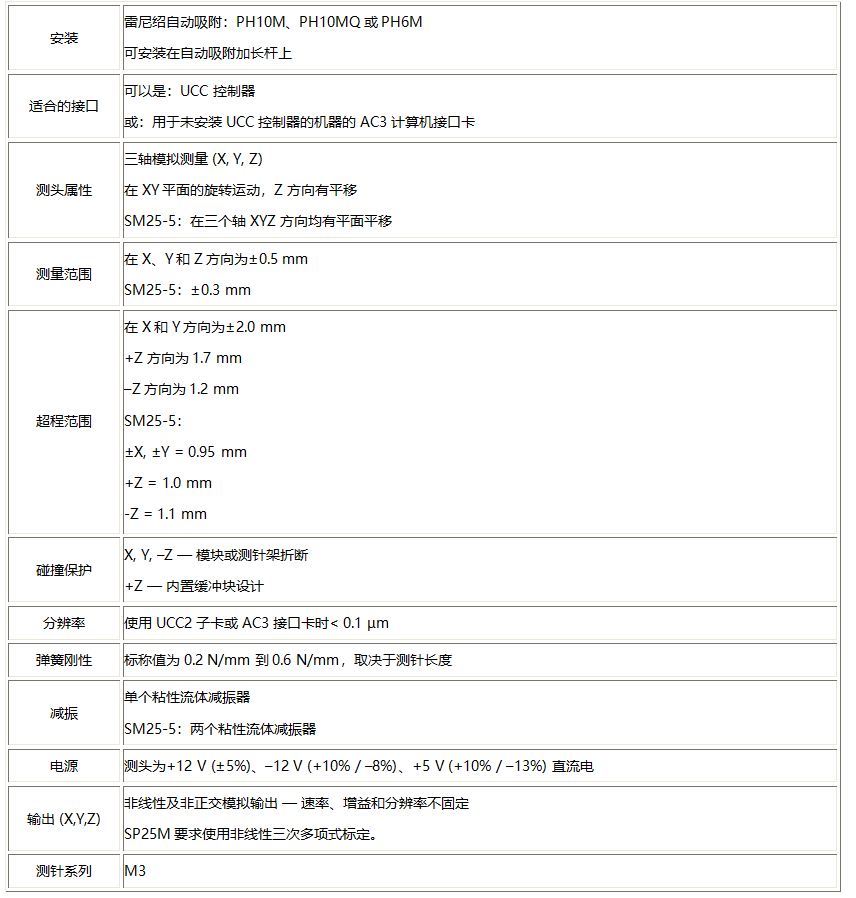

SP25M規格

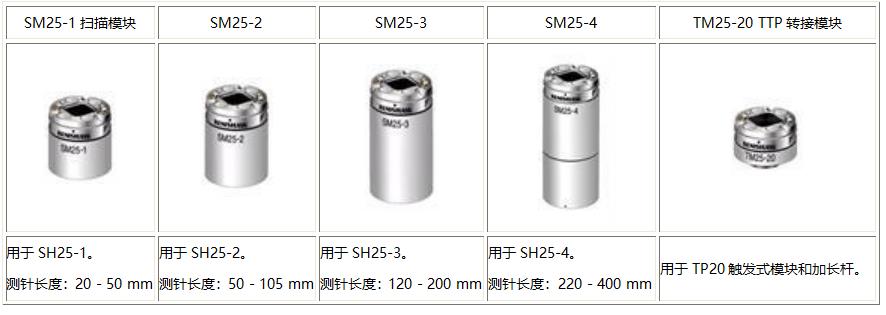

SP25M模塊和測針架
每一種SM25-#掃描模塊在增益和彈簧剛性方面都經過優化處理，可適應規定的測針長度范圍。每一種模塊都有相匹配的SH25-#測針架。
SH25-3和SH25-4測針架是一根固定的碳纖維桿，上面安裝了M3測針，提供合適的工作長度。
同時，SP25M在使用SM25-1/2/3/4掃描模塊和原裝標準測針架 (SH25-1/2/3/4) 時，可以安裝曲柄式（非直式）測針配 置，但是在需要較大偏置的場合，要實現優異的測量性能，雷尼紹建議使用新型SH25-2A/3A/4A系列測針架，該測針架專門用于解決此類測針組合可能導致的問題。

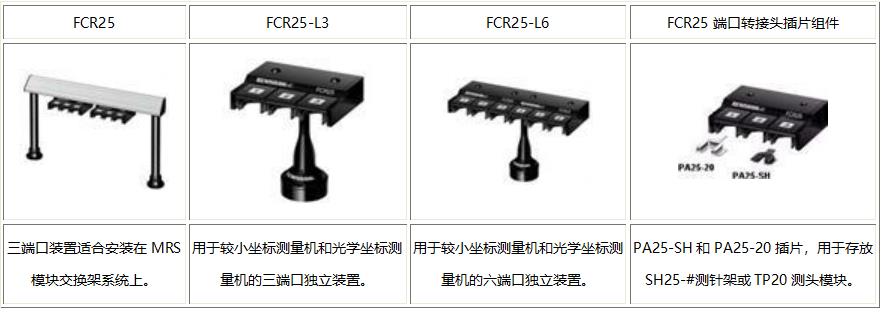

一系列FCR25模塊交換系統，每一種系統都允許任意SP25M系統元件存儲在每一個端口中。
·SM25掃描模塊和TM25-20 TTP模塊轉接頭可直接存儲在FCR25端口中
·SH25掃描測針架需要PA25-SH轉接頭
·TP20模塊可借助PA25-20轉接頭存放
